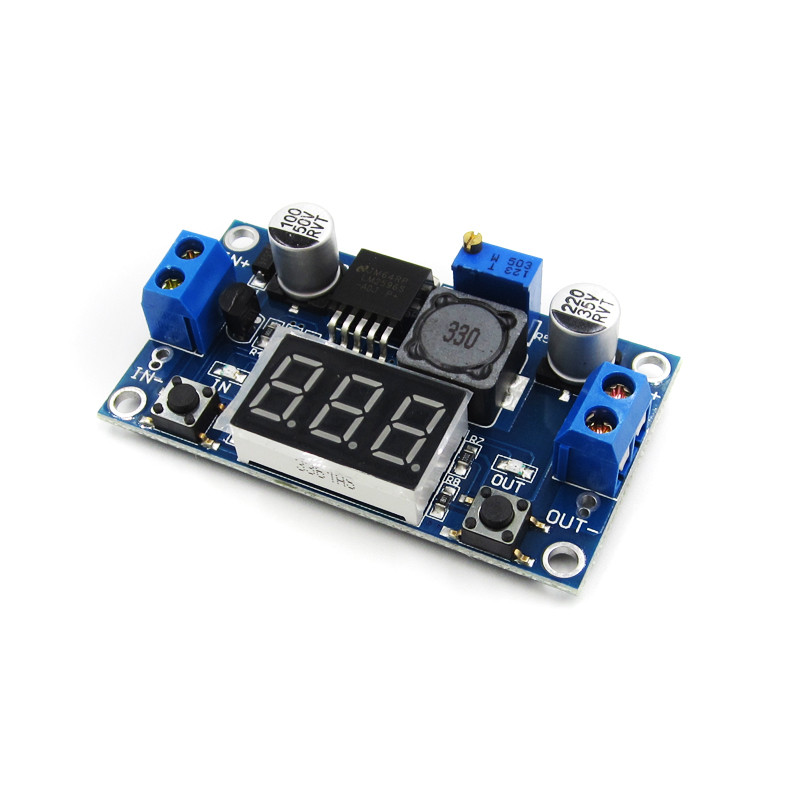

Понижувальний модуль живлення DC-DC Step Down LM2596 2 A з вбудованим вольтметром

Знижувальний перетворювач DC-DC LM2596 з вольтметром.

Знижувальний перетворювач побудований на мікросхемі, що добре зарекомендувала себе LM2596S
У плату вмонтований вимірювач вхідної/вихідної напруги (перемикання за кнопками), Кнопкою перемикається зображення вхідної-вихідної напруги. Другою кнопкою можна просто вимкнути індикацію. Вбудований вольтметр дає змогу з високою точністю вимірювати значення регульованого вихідної напруги. (Для забезпечення високої точності вимірювання передбачено режим калібрування вольтрату.)
Мікросхема має вбудовані захисту: від перегрівання (T > 150 °C), обмеження за струмом (4,5 А), від короткого замикання на виході пристрою. За живлення навантаження робочим струмом понад 2 А або надмірного перегрівання контролера ШІМ можна встановити радіатор.

Щоб увійти в режим калібрування вольтметра, потрібно правою кнопкою вибрати вхід або вихід, потім натиснути й утримувати понад 2 секунд праву кнопку. Потім лівою (мінус) або правою (плюс) кнопкою вибираємо значення з інтервалом 0.1 Вольт. Щоб вийти з режиму калібрування, потрібно знову натиснути праву кнопку та утримувати її понад 2 секунди.

Характеристики:

• Мікросхема перетворювача: LM2596S
• Вхідна напруга: від 4.2 В до 40 В
• Крок індикації: 0,1В
• Мінімальна різниця напруги вхідна/вихідна: 1.5В
• Вихідна напруга регульована: від 1.5V до 37V
• Вихідний струм: 2A (макс)
• Номінальний струм: 2А (з додатковим охолодженням 3А)
• Вихідна потужність: 10Вт (з додатковим охолодженням 15 Вт)
• ККД: не менш ніж 92%
• Частота коливань: 150 кГц
• Розмір: 66 х 50мм
• Вага: 22 грами

У комплекті: модуль в антистатичному пакеті

.
