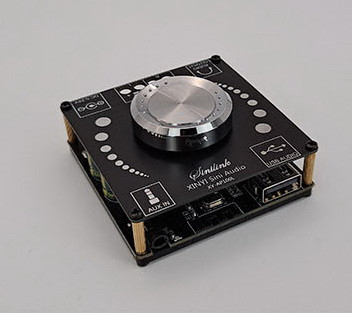

Підсилювач звуку 2х100 Вт, живлення 5-24 В, Bluetooth 5.0, модель XY-AP100L

Бренд: XINYI Sini Audio
Модель продукту: XY-AP100L

Характеристики:
Чип підсилювача: AP3050D
Колір Чорний
Робоча напруга: DC 5 ~ 26 В
Версія Bluetooth: 5.0
Відстань передавання Bluetooth: до 15 метрів
USB-порт для під'єднання флешок
Під час під'єднання до ПК через USB, підсилювач визначається як звукова карта
Лінійний вхід AUX
Аудіовихід 2 канали по 100 ватів і паралельно лінійний аудіовихід AUX
Напруга живлення: 5-26 В (для використання динаміків високої потужності рекомендується висока напруга)
Динаміки: 20 Вт - 300 Вт, 4 Ом - 8 Ом
Кількість каналів: ліва та права (стерео)
Механізм захисту: перегрівання, захист від короткого замикання, електричний захист
Радіатор охолодження для ефективного відведення тепла від мікросхем.
Потенціометр із вимикачем для регулювання гучності та вимкнення підсилювача.

Примітка: вимикач живлення на платі — це перемикач у режимі очікування, і пристрій є в режимі очікування з низьким енергоспоживанням після вимкнення вимикача. Щоб повністю вимкнути живлення, видаліть вилку постійного струму, якщо тривалий час не буде використання пристрою.

Залежність потужності динаміків від напруги живлення:

12V-8hom динамік/12 Вт (лівий канал) + 12 Вт (правий канал), 4 Ом динамік / 22 Вт + 22 Вт
19V-8homs/28 Вт + 28 Вт, 4 Ом / 55 Вт + 55 Вт
22V-8homs/37 Вт + 37 Вт, 4 Ом / 72 Вт + 72 Вт
24V-8homs / 72 Вт + 72 Вт, 4 Ом/100 Вт + 100 Вт

Питання, які можуть виникнути під час під'єднання:
1. Як вибрати джерело живлення?
Джерело живлення плати має ключове значення. Чим вища напруга, тим більший струм, тим більша вихідна потужність, якщо у вас тільки 12 В 1 А, можна під'єднувати 3-4 дюймові динаміки. Якщо напруга понад 19 В 5 А, без проблем можна використовувати динаміки 8-10 дюймів. Якщо напруга занадто низька, звук викличе спотворення після посилення. Якщо струм занадто низький, щоб розкачати динамік, напруга буде знижена та якість звуку буде поганою.
Рекомендується використовувати джерело живлення 18V19V24V з струмом вище 5 А. Якщо ви маєте тільки блок живлення 9V12V або 1A 2 A, ви можете використовувати його з низькою потужністю динаміків. Будьте обережні під час використання за максимальної гучності, це може призвести до спотворення й вплинути на якість звуку.
2. Як вибрати динамік?
Можна використовувати динаміки 4 Ом. або 8 Ом. Якщо потужність вашого динаміка невелика (між 10 Вт і 30 Вт), використовуйте напругу джерела живлення невелику 12 вольтів, щоб динамік не згорів після гучного відтворення. Якщо використовуєте динаміки 50 Вт-300 Вт, не турбуйтеся про проблему горіння динаміка, ви можете вибрати джерело живлення 12-24 В, чим вища напруга, тим вища вихідний звук або потужність.
3. Як приєднати bluetooth?
Увімкніть живлення плати підсилювача, під'єднайте до динаміка, увімкніть підсилювач натиснувши кнопку на кілька секунд, загоряється індикатор, увімкніть настроювання телефона-bluetooth — знайдіть «XinYi», а потім натисніть «connect», після успішного під'єднання з'явиться звук. Можна відтворювати музику, наступного разу після вмикання живлення, підсилювач автоматично під'єднається до телефона.

Для кращої роботи з підсилювачем, встановіть із маркету на ваш смартфон програму Sinilink (для Android та Apple). Завдяки програмі, ви матимете повний контроль до всіх функцій підсилювача.

4. У разі збільшення гучності звук стає каламутним і нечітким, або переривчастим
Звук був перекручений. Замініть блок живлення на потужніший, напругу до 24 вольтів, 5 амперів.
5. У разі збільшення гучності звук стає переривчастим
Недостатня вхідна потужність джерела живлення, або навпаки висока напруга та занадто велика потужність, водночас вмикається захист плати та радіатор охолодження перегрівається. Замініть блок живлення на потужніший, напругу до 24 вольтів, 5 амперів або навпаки на слабкий блок живлення, якщо використовуєте невелику потужність динаміки. А також перевірте нормальну вентиляцію у радіатора охолодження, і щоб був вільний доступ повітря.

Правила використання:
1. Використовуйте плату підсилювача потужності далі від сигналу WIFI (маршрутизатор) — можуть бути перешкоди сигналу блютус.
2. Рекомендована напруга живлення постійного струму 8 ~ 24 В, якщо понад 26 В, мікросхема може перегоріти.
3. Рекомендується, щоб струм живлення становить 2 А або більше.
4. Зверніть увагу на захист від статичної електрики. Перш ніж торкатися до плати підсилювача потужності, необхідно зняти статичну електрику з вашої руки, щоб уникнути потрапляння статичної електрики в чип. Чип Bluetooth чутливий до статичної електрики.

Увага: Підсилювач у розібраному вигляді, потрібно самому зібрати корпус підсилювача, у комплекті є всі необхідні деталі (верхня та нижня стінки, гвинти, стійки, ручка потенціометра, а також обов'язково потрібно приклеїти радіатор охолодження на мікросхеми підсилювача).

У комплекті: плата підсилювача XY-AP100L, + гвинти та розбірний корпус у пакетику, ручка потенціометра, радіатор і штекер для під'єднання живлення, картонне паковання.
