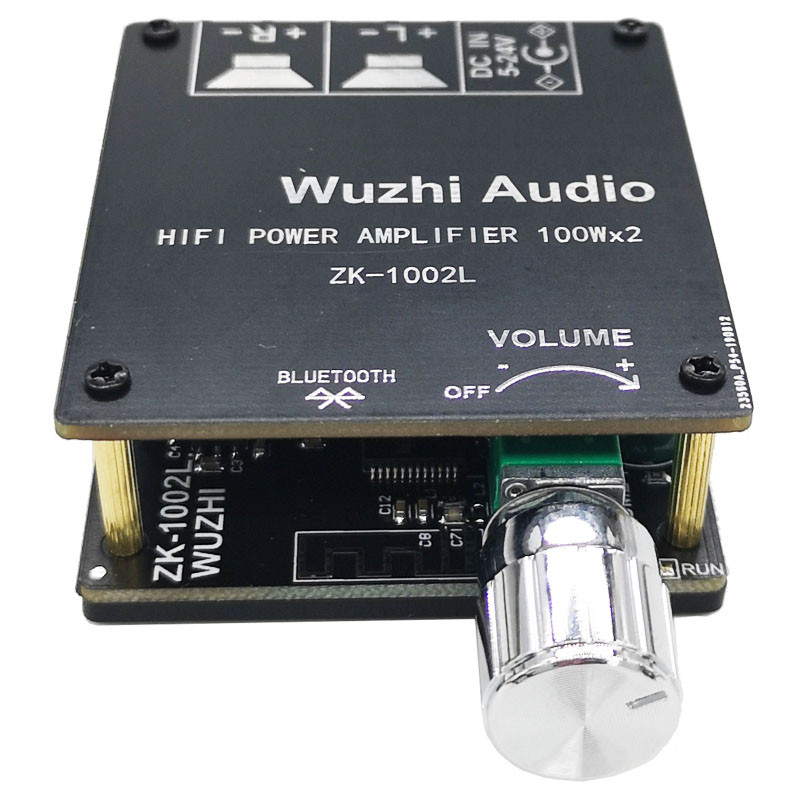

Підсилювач звуку 2х100 Вт, чіп TPA3116 2.0, живлення 5-24В, Bluetooth 5.0, модель ZK-1002L
295 ₴
- Немає в наявності
- +380 (95) 651-65-44+VIBER
Модель продукту: ZK-1002L
Характеристики
Колір Чорний
Робоча напруга: DC: 5 ~ 24 В
Версія Bluetooth: 5.0
Відстань передачі Bluetooth: до 15 метрів
Напруга живлення: 5-24 В (для використання динаміків високої потужності рекомендується висока напруга)
Адаптер динаміка: 30 Вт-200 Вт, 4 Ом-8 Ом
Кількість каналів: лівий і правий стерео (стерео)
Механізм захисту: перегрів, захист від короткого замикання.
Радіатор охолодження для ефективного відведення тепла від мікросхем.
Потенціометр з вимикачем для регулювання гучності та відключення підсилювача.
Примітка: вимикач живлення на платі - це перемикач в режимі очікування, і пристрій знаходиться в режимі очікування з низьким енергоспоживанням після виключення вимикача. Щоб повністю вимкнути живлення видаліть штепсель постійного струму, якщо тривалий час не буде використання пристрою.
Залежність потужності динаміків від напруги живлення:
12V-8hom динамік / 24 Вт (лівий канал) + 24 Вт (правий канал), 4 Ом динамік / 40 Вт + 40 Вт
15V-8homs / 32 Вт + 32 Вт, 4 Ом / більше 60 Вт + 60 Вт
19V-8homs / 64 Вт + 64 Вт, 4 Ом / більше 80 Вт + 80 Вт
24в-8homs / 72 Вт + 72 Вт, 4 Ом / більше 100 Вт + 100 Вт
Питання які можуть виникнути при підключенні:
1. Як вибрати джерело живлення?
Джерело живлення плати має ключове значення. Чим вище напруга, тим більше струм, тим більше вихідна потужність, якщо у вас тільки 12В 1А, можна підключати 3-4 дюймові динаміки. Якщо напруга більше 19В 5А, без проблем можна використовувати динаміки 8-10 дюймів. Якщо напруга занадто низька, звук викличе спотворення після підсилення. Якщо струм занадто низький, щоб розкачати динамік, напруга буде знижена і якість звуку буде поганим.
Рекомендується використовувати джерело живлення 18V19V24V з струмом вище 5А. Якщо у вас є тільки блок живлення 9V12V або 1A 2A, ви можете використовувати його з низькою потужністю динаміків. Будьте обережні при використанні при максимальній гучності, це може призвести до спотворення і вплинути на якість звуку.
2. Як вибрати динамік?
Можна використовувати динаміки 4 Ом. або 8 Ом. Якщо потужність вашого динаміка невелика (між 10 Вт і 30 Вт), використовуйте напругу джерела живлення невелику 12 вольт, щоб динамік не згорів після гучного відтворення. Якщо використовуєте динаміки 50 Вт-300 Вт, не турбуйтеся про проблему горіння динаміка, ви можете вибрати джерело живлення 12-24 В, чим вище напруга, тим вищий вихідний звук або потужність.
3. Як підключити bluetooth?
Увімкніть живлення плати підсилювача, підключіть до динаміка, поверніть потенціометр за годинниковою стрілкою, засвітиться індикатор, включіть налаштування телефону-bluetooth-Знайдіть «bt-wuzhi», а потім натисніть «connect», після успішного підключення з'явиться звук. Можна відтворювати музику, наступного разу після включення живлення, підсилювач автоматично підключиться до телефону.
4. При збільшенні гучності звук стає буде каламутним і нечітким, або переривчастим
Звук був спотворений. Замініть адаптер живлення на більш потужний, напруга до 24 вольт, 5 Ампер.
5. При збільшенні гучності звук стає переривчастим
Недостатня вхідна потужність джерела живлення, або навпаки зависока напруга і занадто велика потужність , при цьому включається захист плати і радіатор охолодження перегрівається. Замініть адаптер живлення на більш потужний, напруга до 24 вольт, 5 Ампер. або навпаки на слабший блок живлення, якщо використовуєте невеликої потужності динаміки. А також перевірте чи нормальна вентиляція біля радіатора охолодження, і щоб тути був вільний доступ повітря.
Правила використання:
1. Використовуйте плату підсилювача потужності якнайдалі від сигналу WIFI (маршрутизатор) - можуть бути перешкоди сигналу блютус.
2. Рекомендоване напруга живлення постійного струму 8 ~ 24В, якщо більш 26В, мікросхема може перегоріти.
3. Рекомендується, щоб струм живлення становив 2А або більше.
4. Зверніть увагу на захист від статичної електрики. Перш ніж торкатися до плати підсилювача потужності, необхідно зняти статичну електрику з вашої руки, щоб уникнути попадання статичної електрики в чіп. Чіп Bluetooth чутливий до статичної електрики.
У комплекті: плата підсилювача ZK-1002L, + гвинти і розбірний корпус в пакетику, ручка потенціометра, викрутка і штекер для підключення живлення, картонна упаковка.
Основні | |
---|---|
Країна виробник | Китай |
Тип | Підсилювач потужності |
Схемотехніка | Напівпровідниковий |
Кількість каналів | 2 |
Номінальна потужність | 100 Вт |
Регулювання | Регулювання вхідної чутливості |
Управління | Bluetooth |
Стан | Новий |
